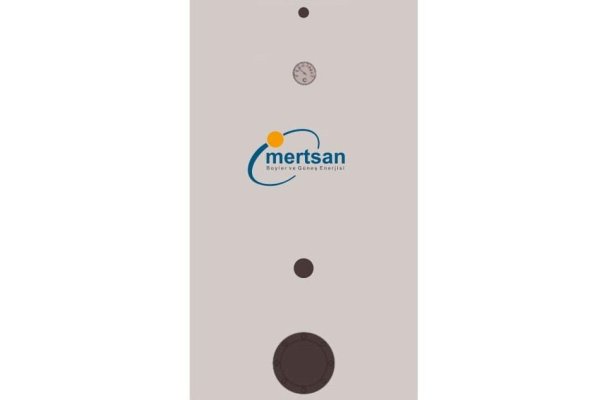

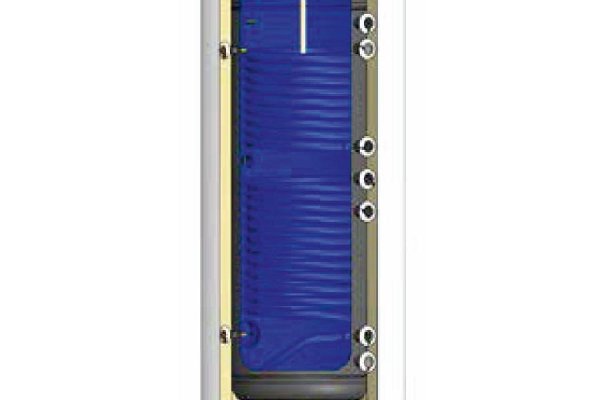

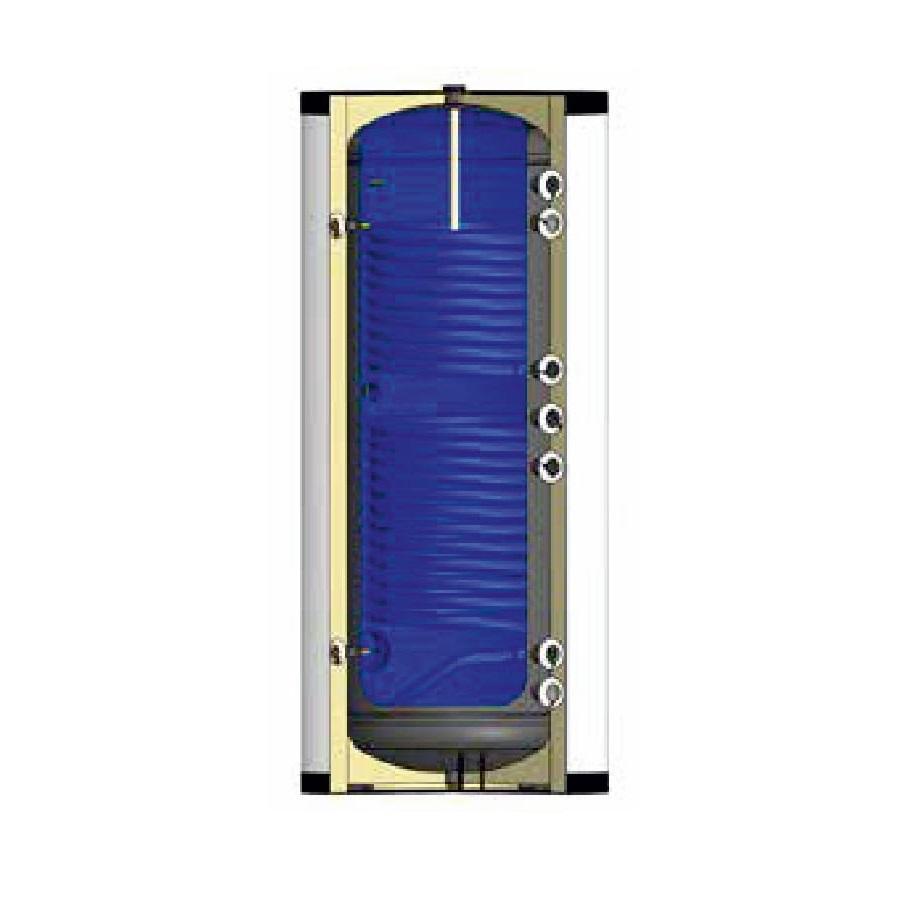

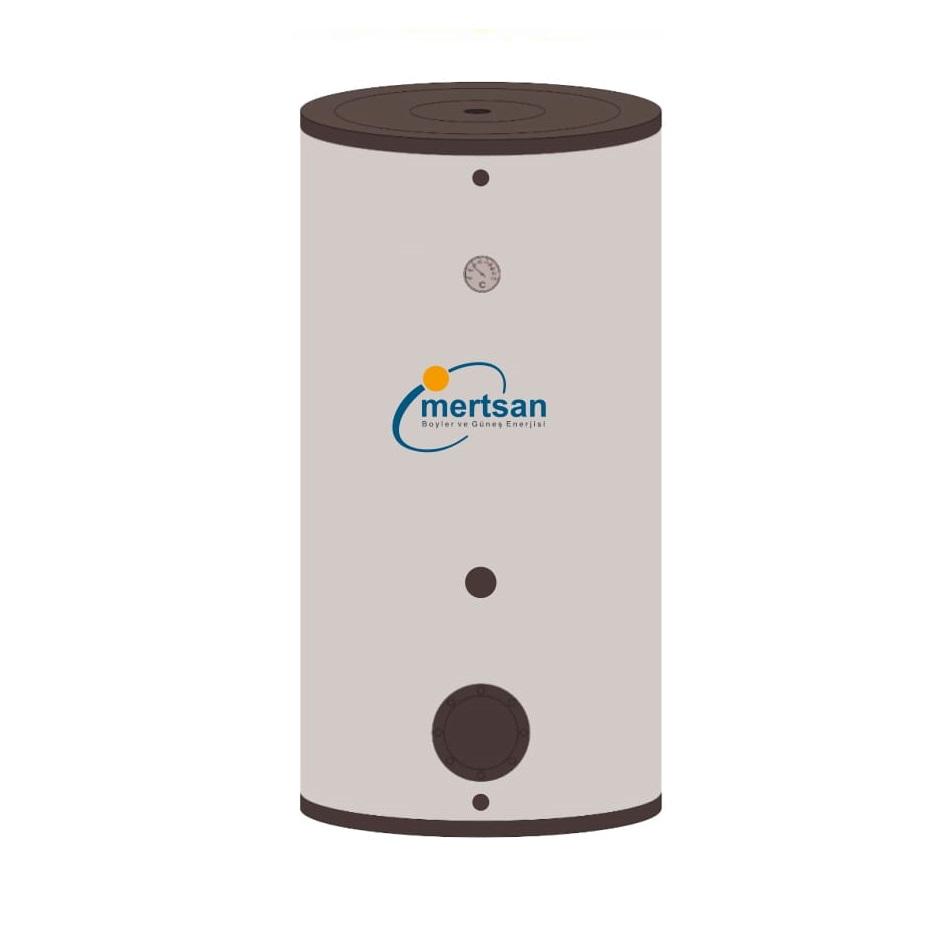

Yüksek sıcak su konforu sunan çift serpantinli boyler;
-Yoğuşmalı cihazlar, kazanlar, ısı pompası ve güneş enerjisi ile tam uyumlu çalışmaktadır.
-160-5000L arasında yüksek kullanım suyu konforu
-Maksimum çalışma basıncı (Depo): 10 Bar
-Maksimum çalışma basıncı (Serpantin) 16 Bar
-Maksimum çalışma sıcaklığı (Depo): 95°C
-Maksimum çalışma sıcaklığı (Serpantin): 120°C
-Konstrüksiyon: S235JR çelik
-Pürüzsüz yüzeyi sayesinde minimum kireç oluşumu. DIN 4753-3'e uygun üstün kaliteli emaye kaplaması sayesinde, hijyenik sıcak su koruması ve optimum korozyon koruması
-Magnezyum anot koruma
-Yüksek ısı izolasyonu
-Montaj dostu ve büyük oranda bakım gerektirmeyen yapı
-Dış emaye kaplaması ile korozyona karşı koruma
-Sensör kovanlı (Y2") ve termometrelidir.
-Re-sirkülasyon bağlantı imkanı
-Düşük düzeye sabitlenmiş serpantin sayesinde maksimum lejyonel koruması
-izolasyon
160-2000L : 42kg / m3 HCFC içermeyen sert PU köpük
2500-5000L: 18 kg /m3 yumuşak PU / Sünger köpük -
Dış kılıf kaplaması
160-500L: Elektrostatik toz boyalı galvanizli sac / Suni Deri / Termowen
1500-5000L: Suni Deri (Vinleks)
-TS 736 ve TS En 13445-3 standartlarına göre tasarlanmıştır.
Kapasite ve Ana Ölçüler
|
Çift Serpantinli Boyler |
WBC 160 |
WBC 200 |
WBC 300 |
WBC 400 |
WBC 500 |
WBC 800 |
WBC 1000 |
WBC 1500 |
WBC 2000 |
WBC 2500 |
WBC 3000 |
WBC 4000 |
WBC 5000 |
|
|
Hacim |
V (L) | 160 | 200 | 300 | 400 | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 |
|
Çap |
D (mm) | 590 | 590 | 590 | 750 | 750 | 950 | 950 | 1060 | 1200 | 1440 | 1440 | 1710 | 1710 |
|
Yükselik |
H (mm) | 1060 | 1300 | 181 | 1380 | 1620 | 1620 | 2010 | 2280 | 2280 | 2450 | 2750 | 2550 | 3050 |
|
Su Giriş / Çıkış |
N1 - N7 (inch) |
3/4" | 3/4" | 1" | 1" | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/2" | 1 1/2" | 2" | 2" |
|
Serpantin Giriş / Çıkış |
N4 - N2 N6 - N5 (inch) |
1" | 1" | 1" | 1" | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
|
Sirkülasyon Bağlantısı |
N3 (inch) |
3/4" | 3/4" | 1" | 1" | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/2" | 1 1/2" | 2" | 2" |
|
Magnezyum Anot |
N8 (inch) |
1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
|
İlave Elektrikli Isıtıcı |
N10 (inch) |
1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 2" | 2" | 2" | 2" | 2" | 2" | 2" | 2" |
|
Termometre |
N9 (inch) |
1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
|
Temizleme Flanşı |
N11 (inch) |
4" | 4" | 4" | 4" | 4" | 5" | 5" | 5" | 5" | 5" | 5" | 5" | 5" |
|
Boşlatma |
N12 (inch) |
1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
|
Boş Ağırlığı |
W (kg) | 73 | 83 | 108 | 134 | 148 | 210 | 260 | 354 | 514 | 661 | 770 | 925 | 1096 |
